1.4401 Threaded Flange (Th/TR) Stainless Steel DIN2560 DIN2561 PN10
Threads Standard: ISO 7-1
Material Standard: DIN EN 10222
Manufacturing Facility Standard: ISO 9001:2015 , GB/T19001-2016
Certification: Material Test Reports (MTRS) and Certificates of Conformity (COC) are available upon request.

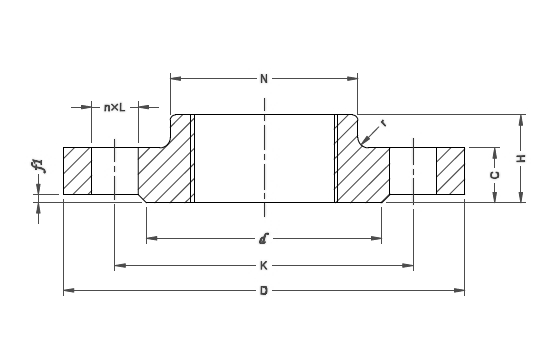

Dimensions & Sizes
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 75 | 50 | 11 | 4 | 35 | 2 | 12 | 20 | 25 | 4 |
| 15 | 21.3 | 80 | 55 | 11 | 4 | 40 | 2 | 12 | 20 | 30 | 4 |
| 20 | 26.9 | 90 | 55 | 11 | 4 | 50 | 2 | 14 | 21 | 40 | 4 |
| 25 | 33.7 | 100 | 75 | 11 | 4 | 60 | 2 | 14 | 24 | 50 | 4 |
| 32 | 42.4 | 120 | 95 | 14 | 4 | 70 | 2 | 14 | 26 | 60 | 6 |
| 40 | 48.3 | 130 | 100 | 14 | 4 | 80 | 3 | 14 | 26 | 70 | 6 |
| 50 | 60.3 | 140 | 110 | 14 | 4 | 90 | 3 | 14 | 28 | 80 | 6 |
| 65 | 76.1 | 460 | 130 | 14 | 4 | 110 | 3 | 14 | 32 | 100 | 6 |
| 80 | 88.9 | 190 | 150 | 18 | 4 | 128 | 3 | 16 | 34 | 110 | 8 |
| 100 | 114.3 | 210 | 170 | 18 | 4 | 148 | 3 | 16 | 40 | 130 | 8 |
| 125 | 139.7 | 240 | 200 | 18 | 8 | 178 | 3 | 18 | 44 | 160 | 8 |
| 150 | 168.3 | 265 | 225 | 18 | 8 | 202 | 3 | 18 | 44 | 185 | 10 |
| 200 | 219.1 | 320 | 280 | 18 | 8 | 258 | 3 | 20 | 44 | 240 | 10 |
| 250 | 273 | 375 | 335 | 18 | 12 | 312 | 3 | 22 | 44 | 295 | 12 |
| 300 | 323.9 | 440 | 395 | 22 | 12 | 365 | 4 | 22 | 44 | 355 | 12 |
| PN6 | |||||||||||
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 90 | 60 | 14 | 4 | 40 | 2 | 16 | 22 | 30 | 4 |
| 15 | 21.3 | 95 | 65 | 14 | 4 | 45 | 2 | 16 | 22 | 35 | 4 |
| 20 | 26.9 | 105 | 75 | 14 | 4 | 58 | 2 | 18 | 26 | 45 | 4 |
| 25 | 33.7 | 115 | 85 | 14 | 4 | 68 | 2 | 18 | 28 | 52 | 4 |
| 32 | 42.4 | 140 | 100 | 18 | 4 | 78 | 2 | 18 | 30 | 60 | 6 |
| 40 | 48.3 | 150 | 110 | 18 | 4 | 88 | 3 | 18 | 32 | 70 | 6 |
| 50 | 60.3 | 165 | 125 | 18 | 4 | 102 | 3 | 18 | 28 | 84 | 6 |
| 65 | 76.1 | 185 | 145 | 18 | 8 | 122 | 3 | 18 | 32 | 104 | 6 |
| 80 | 88.9 | 200 | 160 | 18 | 8 | 138 | 3 | 20 | 34 | 118 | 6 |
| 100 | 114.3 | 220 | 180 | 18 | 8 | 158 | 3 | 20 | 40 | 140 | 8 |
| 125 | 139.7 | 250 | 210 | 18 | 8 | 188 | 3 | 22 | 44 | 168 | 8 |
| 150 | 168.3 | 285 | 240 | 22 | 8 | 212 | 3 | 22 | 44 | 195 | 10 |
| 200 | 219.1 | 340 | 295 | 22 | 8 | 268 | 3 | 24 | 44 | 246 | 10 |
| 250 | 273 | 395 | 350 | 22 | 12 | 320 | 3 | 26 | 46 | 298 | 12 |
| 300 | 323.9 | 445 | 400 | 22 | 12 | 370 | 4 | 26 | 46 | 350 | 12 |
| 350 | 355.6 | 505 | 460 | 22 | 16 | 430 | 4 | 26 | 53 | 400 | 12 |
| 400 | 406.4 | 565 | 515 | 26 | 16 | 482 | 4 | 26 | 57 | 456 | 12 |
| 450 | 457 | 615 | 565 | 26 | 20 | 532 | 4 | 28 | 63 | 502 | 12 |
| 500 | 508 | 670 | 620 | 26 | 20 | 585 | 4 | 28 | 67 | 559 | 12 |
| 600 | 610 | 780 | 725 | 30 | 20 | 685 | 5 | 30 | 75 | 658 | 12 |
| PN10 | |||||||||||
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 90 | 60 | 14 | 4 | 40 | 2 | 16 | 22 | 30 | 4 |
| 15 | 21.3 | 95 | 65 | 14 | 4 | 45 | 2 | 16 | 22 | 35 | 4 |
| 20 | 26.9 | 105 | 75 | 14 | 4 | 58 | 2 | 18 | 26 | 45 | 4 |
| 25 | 33.7 | 115 | 85 | 14 | 4 | 68 | 2 | 18 | 28 | 52 | 4 |
| 32 | 42.4 | 140 | 100 | 18 | 4 | 78 | 2 | 18 | 30 | 60 | 6 |
| 40 | 48.3 | 150 | 110 | 18 | 4 | 88 | 3 | 18 | 32 | 70 | 6 |
| 50 | 60.3 | 165 | 125 | 18 | 4 | 102 | 3 | 18 | 28 | 84 | 6 |
| 65 | 76.1 | 185 | 145 | 18 | 8 | 122 | 3 | 18 | 32 | 104 | 6 |
| 80 | 88.9 | 200 | 160 | 18 | 8 | 138 | 3 | 20 | 34 | 118 | 6 |
| 100 | 114.3 | 220 | 180 | 18 | 8 | 158 | 3 | 20 | 40 | 140 | 8 |
| 125 | 139.7 | 250 | 210 | 18 | 8 | 188 | 3 | 22 | 44 | 168 | 8 |
| 150 | 168.3 | 285 | 240 | 22 | 8 | 212 | 3 | 22 | 44 | 195 | 10 |
| 200 | 219.1 | 340 | 293 | 22 | 12 | 268 | 3 | 24 | 44 | 246 | 10 |
| 250 | 273 | 405 | 355 | 26 | 12 | 320 | 3 | 26 | 46 | 398 | 12 |
| 300 | 323.9 | 460 | 410 | 26 | 12 | 378 | 4 | 28 | 46 | 350 | 12 |
| 350 | 355.6 | 520 | 470 | 26 | 16 | 438 | 4 | 30 | 67 | 400 | 12 |
| 400 | 406.4 | 580 | 525 | 30 | 16 | 490 | 4 | 32 | 63 | 456 | 12 |
| 450 | 457 | 640 | 585 | 30 | 20 | 550 | 4 | 34 | 68 | 502 | 12 |
| 500 | 508 | 715 | 650 | 33 | 20 | 610 | 4 | 73 | 557 | 12 | |
| 600 | 610 | 840 | 770 | 36 | 20 | 723 | 5 | 83 | 658 | 12 | |
| PN16 | |||||||||||
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 90 | 60 | 14 | 4 | 40 | 2 | 16 | 22 | 30 | 4 |
| 15 | 21.3 | 95 | 65 | 14 | 4 | 45 | 2 | 16 | 22 | 35 | 4 |
| 20 | 26.9 | 105 | 75 | 14 | 4 | 58 | 2 | 18 | 26 | 45 | 4 |
| 25 | 33.7 | 115 | 85 | 14 | 4 | 68 | 2 | 18 | 28 | 52 | 4 |
| 32 | 42.4 | 140 | 100 | 18 | 4 | 78 | 2 | 18 | 30 | 60 | 6 |
| 40 | 48.3 | 150 | 110 | 18 | 4 | 88 | 3 | 18 | 32 | 70 | 6 |
| 50 | 60.3 | 165 | 125 | 18 | 4 | 102 | 3 | 20 | 34 | 84 | 6 |
| 65 | 76.1 | 185 | 145 | 18 | 8 | 122 | 3 | 22 | 38 | 104 | 6 |
| 80 | 88.9 | 200 | 160 | 18 | 8 | 138 | 3 | 24 | 40 | 118 | 8 |
| 100 | 114.3 | 235 | 190 | 22 | 8 | 162 | 3 | 24 | 44 | 145 | 8 |
| 125 | 139.7 | 270 | 220 | 26 | 8 | 188 | 3 | 26 | 48 | 170 | 8 |
| 150 | 168.3 | 300 | 250 | 26 | 8 | 218 | 3 | 28 | 52 | 200 | 10 |
| 200 | 219.1 | 360 | 310 | 26 | 12 | 278 | 3 | 30 | 52 | 256 | 10 |
| 250 | 273 | 425 | 370 | 30 | 12 | 335 | 3 | 32 | 60 | 310 | 12 |
| 300 | 323.9 | 485 | 430 | 30 | 16 | 395 | 4 | 34 | 67 | 364 | 12 |
| 350 | 355.6 | 555 | 490 | 33 | 16 | 450 | 4 | 38 | 72 | 418 | 12 |
| 400 | 406.4 | 620 | 550 | 36 | 16 | 505 | 4 | 40 | 78 | 472 | 12 |
| 450 | 457 | 670 | 600 | 36 | 20 | 555 | 4 | 46 | 84 | 520 | 12 |
| 500 | 508 | 730 | 660 | 36 | 20 | 615 | 4 | 48 | 90 | 580 | 12 |
| 600 | 610 | 845 | 770 | 39 | 20 | 720 | 5 | 48 | 100 | 684 | 12 |
| PN25 | |||||||||||
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 90 | 60 | 14 | 4 | 40 | 2 | 16 | 22 | 30 | 4 |
| 15 | 21.3 | 95 | 65 | 14 | 4 | 45 | 2 | 16 | 22 | 35 | 4 |
| 20 | 26.9 | 105 | 75 | 14 | 4 | 58 | 2 | 18 | 26 | 45 | 4 |
| 25 | 33.7 | 115 | 85 | 14 | 4 | 68 | 2 | 18 | 28 | 52 | 4 |
| 32 | 42.4 | 140 | 100 | 18 | 4 | 78 | 2 | 18 | 30 | 60 | 6 |
| 40 | 48.3 | 150 | 110 | 18 | 4 | 88 | 3 | 18 | 32 | 70 | 6 |
| 50 | 60.3 | 165 | 125 | 18 | 4 | 102 | 3 | 20 | 34 | 84 | 6 |
| 65 | 76.1 | 185 | 145 | 18 | 8 | 122 | 3 | 22 | 38 | 104 | 6 |
| 80 | 88.9 | 200 | 160 | 18 | 8 | 138 | 3 | 24 | 40 | 118 | 8 |
| 100 | 114.3 | 235 | 190 | 22 | 8 | 162 | 3 | 24 | 44 | 145 | 8 |
| 125 | 139.7 | 270 | 220 | 26 | 8 | 188 | 3 | 26 | 48 | 170 | 8 |
| 150 | 168.3 | 300 | 250 | 26 | 8 | 218 | 3 | 28 | 52 | 200 | 10 |
| 200 | 219.1 | 375 | 320 | 30 | 12 | 285 | 3 | 34 | 52 | 260 | 10 |
| 250 | 273 | 450 | 385 | 33 | 12 | 345 | 3 | 38 | 60 | 312 | 12 |
| 300 | 323.9 | 515 | 450 | 33 | 16 | 410 | 4 | 42 | 67 | 380 | 12 |
| 350 | 355.6 | 580 | 510 | 36 | 16 | 465 | 4 | 46 | 72 | 424 | 12 |
| 400 | 406.4 | 660 | 585 | 39 | 16 | 535 | 4 | 50 | 78 | 478 | 12 |
| 450 | 457 | 685 | 610 | 39 | 20 | 560 | 4 | 57 | 84 | 522 | 12 |
| 500 | 608 | 755 | 670 | 42 | 20 | 615 | 4 | 57 | 90 | 576 | 12 |
| 600 | 610 | 890 | 795 | 48 | 20 | 735 | 5 | 72 | 100 | 686 | 12 |
| PN40 | |||||||||||
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 100 | 70 | 14 | 4 | 40 | 2 | 20 | 28 | 40 | 4 |
| 15 | 21.3 | 105 | 75 | 14 | 4 | 45 | 2 | 20 | 28 | 43 | 4 |
| 20 | 26.9 | 130 | 90 | 18 | 4 | 58 | 2 | 20 | 30 | 52 | 4 |
| 25 | 33.7 | 140 | 100 | 18 | 4 | 68 | 2 | 24 | 32 | 60 | 4 |
| 32 | 42.4 | 155 | 110 | 22 | 4 | 78 | 2 | 24 | 32 | 68 | 6 |
| 40 | 48.3 | 170 | 125 | 22 | 4 | 88 | 3 | 26 | 34 | 80 | 6 |
| 50 | 60.3 | 180 | 135 | 22 | 4 | 102 | 3 | 26 | 36 | 90 | 6 |
| 65 | 76.1 | 205 | 160 | 22 | 8 | 122 | 3 | 26 | 40 | 112 | 6 |
| 80 | 88.9 | 215 | 170 | 22 | 8 | 138 | 3 | 28 | 44 | 125 | 8 |
| 100 | 114.3 | 250 | 200 | 26 | 8 | 162 | 3 | 30 | 52 | 152 | 8 |
| 125 | 139.7 | 295 | 240 | 30 | 8 | 188 | 3 | 34 | 56 | 185 | 8 |
| 160 | 168.3 | 345 | 280 | 33 | 8 | 218 | 3 | 36 | 60 | 215 | 10 |
| PN63 | |||||||||||
| DN | Pipe OD, A | Outside Diamete, D | Diameter of Bolt Circle, K | Dia of Bolt Hole, L | No. of bolt | Diameter of Raised Face, d | Height of Raised Face, f1 | Flange thickness, C | Length of Flange, H | Neck Diameter , N | Radius of Corners, r |
| 10 | 17.2 | 100 | 70 | 14 | 4 | 40 | 2 | 20 | 28 | 40 | 4 |
| 15 | 21.3 | 105 | 75 | 14 | 4 | 45 | 2 | 20 | 28 | 43 | 4 |
| 20 | 26.9 | 130 | 90 | 18 | 4 | 58 | 2 | 20 | 30 | 52 | 4 |
| 25 | 33.7 | 140 | 100 | 18 | 4 | 68 | 2 | 24 | 32 | 60 | 4 |
| 32 | 42.4 | 155 | 110 | 22 | 4 | 78 | 2 | 24 | 32 | 68 | 6 |
| 40 | 48.3 | 170 | 125 | 22 | 4 | 88 | 3 | 26 | 34 | 80 | 6 |
| 50 | 60.3 | 195 | 145 | 26 | 4 | 102 | 3 | 28 | 36 | 95 | 6 |
| 65 | 76.1 | 220 | 170 | 26 | 8 | 122 | 3 | 30 | 40 | 118 | 6 |
| 80 | 88.9 | 230 | 180 | 26 | 8 | 138 | 3 | 32 | 44 | 130 | 8 |
| 100 | 114.3 | 265 | 210 | 30 | 8 | 162 | 3 | 36 | 52 | 158 | 8 |
| 125 | 139.7 | 315 | 250 | 33 | 8 | 188 | 3 | 40 | 56 | 188 | 8 |
| 150 | 168.3 | 355 | 290 | 33 | 12 | 218 | 3 | 44 | 60 | 225 | 10 |
| PN100 | |||||||||||
Material selection for the manufacturing of flanges
Group | Forgings | Flat products | Castings | Bars | ||||||||
Material name | Standard | Material | Material name | Standard | Material | Material name | Standard | Material | Material name | Standard | Material | |
3E0 | 一 | 一 | 一 | P235GH | EN 10028-2 | 1.0345 | GP240GH | EN 10213 | 1.0619 | P235GH | EN 10273 | 1.0345 |
3E0 | P250GH | EN10222-2 | 1.0460 | 一 | 一 | 一 | 一 | 一 | 一 | P250GH | EN 10273 | 1.0460 |
3E0 | P245GH | EN 10222-2 | 1.0352 | P265GH | EN 10028-2 | 1.0425 | GP280GH | EN 10213 | 1.0625 | P265GH | EN 10273 | 1.0425 |
3E1 | P280GH | EN10222-2 | 1.0426 | P295GH | EN 10028-2 | 1.0481 | 一 | 一 | 一 | P295GH | EN 10273 | 1.0481 |
4E0 | 16Mo3 | EN10222-2 | 1.5415 | 16Mo3 | EN 10028-2 | 1.5415 | G20Mo5 | EN 10213 | 1.5419 | 16Mo3 | EN 10273 | 1.5415 |
5E0 | 13CrMo4-5 | EN 10222-2 | 1.7335 | 13CrMo4-5 | EN10028-2 | 1.7335 | G17CrMo5-5 | EN 10213 | 1.7357 | 13CrMo4-5 | EN 10273 | 1.7335 |
6E0 | 11CrMo9-10 | EN 10222-2 | 1.7383 | 12CrMo9-10 | EN 10028-2 | 1.7375 | G17CrMo9-10 | EN 10213 | 1.7379 | 11CrMo9-10 | EN 10273 | 1.7383 |
- | 10CrMo9-10 | EN 10028-2 | 1.7380 | 一 | 10CrMo9-10 | EN 10273 | 1.7380 | |||||
6E1 | X16CrMo5-1+NT | EN 10222-2 | 1.7366 | 一 | 一 | 一 | GX15CrMo5 | EN10213 | 1.7365 | 一 | 一 | 一 |
7E0 | 一 | 一 | 一 | P275NL1 | EN 10028-3 | 1.0488 | G17Mn5 | EN 10213 | 1.1131 | 一 | 一 | 一 |
一 | 一 | 一 | P275NL2 | EN10028-3 | 1.1104 | G20Mn5 | EN 10213 | 1.6220 | 一 | 一 | 一 | |
7E1 | 一 | 一 | 一 | P355NL1 | EN10028-3 | 1.0566 | 一 | 一 | 一 | 一 | 一 | 一 |
一 | 一 | 一 | P355NL2 | EN 10028-3 | 1.1106 | 一 | 一 | 一 | 一 | 一 | 一 | |
7E2 | 15NiMn6 | EN10222-3 | 1.6228 | 15NiMn6 | EN 10028-4 | 1.6228 | G9Ni10 | EN 10213 | 1.5636 | 一 | 一 | 一 |
一 | 一 | 一 | 11MnNi5-3 | EN 10028-4 | 1.6212 | 一 | 一 | 一 | 一 | 一 | 一 | |
13MnNi6-3 | EN10222-3 | 1.6217 | 13MnNi6-3 | EN10028-4 | 1.6217 | 一 | 一 | 一 | 一 | 一 | 一 | |
7E3 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |||
12Ni14 | EN10222-3 | 1.5637 | 12Ni14 | EN 10028-4 | 1.5637 | G9Ni14 | EN 10213 | 1.5638 | 一 | 一 | 一 | |
X12Ni5 | EN10222-3 | 1.5680 | X12 Ni5 | EN 10028-4 | 1.5680 | 一 | 一 | 一 | 一 | 一 | 一 | |
X8Ni9 | EN10222-3 | 1.5662 | X8Ni9 | EN 10028-4 | 1.5662 | 一 | 一 | 一 | 一 | 一 | 一 | |
8E0 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 |
8E2 | P285NH | EN10222-4 | 1.0477 | P275NH | EN 10028-3 | 1.0487 | 一 | 一 | 一 | P275NH | EN 10273 | 1.0487 |
P285QH | EN10222-4 | 1.0478 | 一 | 一 | 一 | 一 | 一 | 一 | ||||
8E3 | P355NH | EN10222-4 | 1.0565 | P355N | EN 10028-3 | 1.0562 | 一 | 一 | 一 | P355NH | EN 10273 | 1.0565 |
P355QH1 | EN10222-4 | 1.0571 | P355NH | EN 10028-3 | 1.0565 | P355QH | EN 10273 | 1.8867 | ||||
9E0 | X20CrMoV11-1 | EN10222-2 | 1.4922 | 一 | 一 | 一 | GX23CrMoV12-1 | EN 10213 | 1.4931 | 一 | 一 | 一 |
9E1 | X10CrMoVNb9-1 | EN10222-2 | 1.4903 | X10CrMoVNb9-1 | EN 10028-2 | 1.4903 | 一 | 一 | 一 | 一 | 一 | 一 |
10E0 | X2CrNi18-9 | EN10222-5 | 1.4307 | X2CrNi18-9 | EN 10028-7 | 1.4307 | GX2CrNi19-11 | EN 10213 | 1.4309 | X2CrNi18-9 | EN 10272 | 1.4307 |
一 | 一 | 一 | X2CrNi19-11 | EN 10028-7 | 1.4306 | 一 | 一 | 一 | X2CrNi19-11 | EN10272 | 1.4306 | |
10E0 | 一 | 一 | 一 | X1CrNi25-21 | EN 10028-7 | 1.4335 | 一 | 一 | 一 | 一 | 一 | 一 |
10E1 | X2CrNiN18-10 | EN10222-5 | 1.4311 | X2CrNiN18-10 | EN 10028-7 | 1.4311 | 一 | 一 | X2CrNiN18-10 | EN 10272 | 1.4311 | |
11E0 | X5CrNi18-10 | EN10222-5 | 1.4301 | X5CrNi18-10 | EN 10028-7 | 1.4301 | GX5CrNi19-10 | EN 10213 | 1.4308 | X5CrNi18-10 | EN 10272 | 1.4301 |
X6CrNi18-10 | EN10222-5 | 1.4948 | X6CrNi18-10 | EN 10028-7 | 1.4948 | 一 | 一 | 一 | 一 | 一 | 一 | |
12E0 | X6CrNiTi18-10 | EN10222-5 | 1.4541 | X6CrNiTi18-10 | EN 10028-7 | 1.4541 | 一 | 一 | 一 | X6CrNiTi18-10 | EN10272 | 1.4541 |
X6CrNiNb18-10 | EN10222-5 | 1.4550 | X6CrNiNb18-10 | EN 10028-7 | 1.4550 | GX5CrNiNb19-11 | EN 10213 | 1.4552 | X6CrNiNb18-10 | EN10272 | 1.4550 | |
X6CrNiTiB18-10 | EN10222-5 | 1.4941 | X6CrNiTiB18-10 | EN 10028-7 | 1.4941 | 一 | 一 | 一 | 一 | 一 | 一 | |
13E0 | X2CrNiMo17-12-2 | EN10222-5 | 1.4404 | X2CrNiMo17-12-2 | EN 10028-7 | 1.4404 | GX2CrNiMo19-11-2 | EN 10213 | 1.4409 | X2CrNiMo17-12-2 | EN 10272 | 1.4404 |
X2CrNiMo17-12-3 | EN10222-5 | 1.4432 | X2CrNiMo17-12-3 | EN 10028-7 | 1.4432 | 一 | 一 | 一 | X2CrNiMo17-12-3 | EN 10272 | 1.4432 | |
X2CrNiMo18-14-3 | EN10222-5 | 1.4435 | X2CrNiMo18-14-3 | EN 10028-7 | 1.4435 | 一 | 一 | 一 | X2CrNiMo18-14-3 | EN 10272 | 1.4435 | |
一 | 一 | 一 | X1NiCrMoCu25-20-5 | EN 10028-7 | 1.4539 | GX2NiCrMo28-20-2 | EN10213 | 1.4458 | X1NiCrMoCu25-20-5 | EN 10272 | 1.4539 | |
一 | 一 | 一 | X1NiCrMoCu31-27-4 | EN 10028-7 | 1.4563 | 一 | 一 | 一 | X1NiCrMoCu31-27-4 | EN 10272 | 1.4563 | |
13E1 | X2CrNiMoN17-11-2 | EN10222-5 | 1.4406 | X2CrNiMoN17-11-2 | EN 10028-7 | 1.4406 | 一 | 一 | 一 | X2CrNiMoN17-11-2 | EN 10028-7 | 1.4406 |
13E1 | X2CrNiMoN17-13-3 | EN 10222-5 | 1.4429 | X2CrNiMoN17-13-3 | EN 10028-7 | 1.4429 | 一 | 一 | 一 | X2CrNiMoN17-13-3 | EN 10028-7 | 1.4429 |
13E1 | 一 | 一 | 一 | X2CrNiMoN17-13-5 | EN 10028-7 | 1.4439 | 一 | 一 | 一 | X2CrNiMoN17-13-5 | EN 10028-7 | 1.4439 |
13E1 | 一 | 一 | 一 | X1NiCrMoCuN25-20-7 | EN 10028-7 | 1.4529 | 一 | 一 | 一 | X1NiCrMoCuN25-20-7 | EN 10028-7 | 1.4529 |
13E1 | 一 | 一 | 一 | x1CrNiMoCuN20-18-7 | EN 10028-7 | 1.4547 | 一 | 一 | 一 | X1CrNiMoCuN20-18-7 | EN 10272 | 1.4547 |
14E0 | X5CrNiMo17-12-2 | EN 10222-5 | 1.4401 | X5CrNiMo17-12-2 | EN 10028-7 | 1.4401 | GX5CrNiMo19-11-2 | EN 10213 | 1.4408 | X5CrNiMo17-12-2 | EN 10272 | 1.4401 |
14E0 | X3CrNiMo17-13-3 | EN 10222-5 | 1.4436 | X3CrNiMo17-13-3 | EN 10028-7 | 1.4436 | 一 | 一 | 一 | X3CrNiMo17-13-3 | EN 10272 | 1.4436 |
15E0 | X6CrNiMoTi17-12-2 | EN10222-5 | 1.4571 | X6CrNiMoTi17-12-2 | EN 10028-7 | 1.4571 | 一 | 一 | 一 | X6CrNiMoTi17-12-2 | EN 10272 | 1.4571 |
一 | 一 | 一 | X6CrNiMoNb17-12-2 | EN 10028-7 | 1.4580 | GX5CrNiMoNb19-11-2 | EN 10213 | 1.4581 | X6CrNiMoNb17-12-2 | EN 10272 | 1.4580 | |
16E0 | 一 | 一 | 一 | 一 | 一 | 一 | GX2CrNiMoCuN25-6-3-3 | EN 10213 | 1.4517 | 一 | 一 | 一 |
一 | 一 | 一 | X2CrNiN23-4 | EN 10028-7 | 1.4362 | 一 | 一 | 一 | X2CrNiN23-4 | EN 10272 | 1.4362 | |
X2CrNiMoN22-5-3 | EN 10222-5 | 1.4462 | X2CrNiMoN22-5-3 | EN 10028-7 | 1.4462 | GX2CrNiMoN22-5-3 | EN 10213 | 1.4470 | X2CrNiMoN22-5-3 | EN 10272 | 1.4462 | |
X2CrNiMoN25-7-4 | EN 10222-5 | 1.4410 | X2CrNiMoN25-7-4 | EN 10028-7 | 1.4410 | 一 | 一 | 一 | X2CrNiMoN25-7-4 | EN 10272 | 1.4410 | |
一 | 一 | 一 | 一 | 一 | 一 | GX2CrNiMoN26-7-4 | EN 10213 | 1.4469 | 一 | 一 | 一 | |
Group | Seamless tubes | Welded tubes | ||||
Material name | Standard | Material | Material name | Standard | Material | |
3E0 | P235GH | EN 10216-2 | 1.0345 | P235GH | EN10217-2 | 1.0345 |
P265GH | EN10216-2 | 1.0425 | P265GH | EN10217-2 | 1.0425 | |
3E1 | 16Mo3 | EN10216-2 | 1.5415 | 16Mo3 | EN10217-2 | 1.5415 |
4E0 | 13CrMo4-5 | EN10216-2 | 1.7335 | 一 | 一 | 一 |
5E0 | 10CrMo9-10 | EN 10216-2 | 1.7380 | 一 | 一 | 一 |
6E0 | 11CrMo9-10 | EN 10216-2 | 1.7383 | 一 | 一 | 一 |
6E0 | X11CrMo5+NT1 | EN 10216-2 | 1.7362+NT1 | 一 | 一 | 一 |
6E1 | P275NL1 | EN10216-3 | 1.0488 | P275NL1 | EN 10217-3 | 1.0488 |
7E0 | P275NL2 | EN10216-3 | 1.1104 | P275NL2 | EN10217-3 | 1.1104 |
P355NL1 | EN10216-3 | 1.0566 | P355NL1 | EN10217-3 | 1.0566 | |
7E1 | P355NL2 | EN 10216-3 | 1.1106 | P355NL2 | EN 10217-3 | 1.1106 |
12Ni14 | EN10216-4 | 1.5637 | 一 | 一 | 一 | |
7E2 | X10Ni9 | EN 10216-4 | 1.5682 | 一 | 一 | 一 |
13MnNi6-3 | EN 10216-4 | 1.6217 | 一 | 一 | 一 | |
7E3 | P275NL1 | EN 10216-3 | 1.0488 | P275NL1 | EN 10217-3 | 1.0488 |
8E0 | P275NL2 | EN 10216-3 | 1.1104 | P275NL2 | EN10217-3 | 1.1104 |
8E0 | 一 | 一 | 一 | 一 | 一 | 一 |
8E2 | P355NH | EN 10216-3 | 1.0565 | P355NH | EN10217-3 | 1.0565 |
8E3 | X20CrMoV11-1 | EN 10216-2 | 1.4922 | 一 | 一 | 一 |
9E0 | X10CrMoVNb9-1 | EN 10216-2 | 1.4903 | 一 | 一 | 一 |
9E1 | X2CrNi18-9 | EN 10216-5 | 1.4307 | X2CrNi18-9 | EN10217-7 | 1.4307 |
10E0 | X2CrNi19-11 | EN 10216-5 | 1.4306 | X2CrNi19-11 | EN 10217-7 | 1.4306 |
X1CrNi25-21 | EN 10216-5 | 1.4335 | 一 | 一 | 一 | |
X2CrNiN18-10 | EN 10216-5 | 1.4311 | X2CrNiN18-10 | EN 10217-7 | 1.4311 | |
10E1 | X5CrNi18-10 | EN 10216-5 | 1.4301 | X5CrNi18-10 | EN 10217-7 | 1.4301 |
11E0 | X6CrNi18-10 | EN 10216-5 | 1.4948 | 一 | 一 | 一 |
11E0 | X6CrNiTi18-10 | EN10216-5 | 1.4541 | X6CrNiTi18-10 | EN 10217-7 | 1.4541 |
12E0 | X6CrNiNb18-10 | EN 10216-5 | 1.4550 | X6CrNiNb18-10 | EN 10217-7 | 1.4550 |
X7CrNiTi18-10 | EN 10216-5 | 1.4940 | 一 | 一 | 一 | |
X7CrNiTiB18-10 | EN10216-5 | 1.4941 | 一 | 一 | 一 | |
X7CrNiNb18-10 | EN10216-5 | 1.4912 | 一 | 一 | 一 | |
X8CrNiNb16-13 | EN 10216-5 | 1.4961 | 一 | 一 | 一 | |
13E0 | X2CrNiMo17-12-2 | EN10216-5 | 1.4404 | X2CrNiMo17-12-2 | EN 10217-7 | 1.4404 |
一 | 一 | 一 | X2CrNiMo17-12-3 | EN10217-7 | 1.4432 | |
X2CrNiMo18-14-3 | EN 10216-5 | 1.4435 | X2CrNiMo18-14-3 | EN 10217-7 | 1.4435 | |
X1NiCrMoCu25-20-5 | EN10216-5 | 1.4539 | X1NiCrMoCu25-20-5 | EN 10217-7 | 1.4539 | |
X1NiCrMoCu31-27-4 | EN10216-5 | 1.4563 | X1NiCrMoCu31-27-4 | EN10217-7 | 1.4563 | |
一 | 一 | 一 | X2CrNiMoN18-15-4 | EN10217-7 | 1.4438 | |
X6CrNiMo17-13-2 | EN10216-5 | 1.4918 | 一 | 一 | 一 | |
13E1 | X2CrNiMoN17-13-3 | EN10216-5 | 1.4429 | X2CrNiMoN17-13-3 | EN10217-7 | 1.4429 |
X2CrNiMoN17-13-5 | EN10216-5 | 1.4439 | X2CrNiMoN17-13-5 | EN 10217-7 | 1.4439 | |
X1CrNiMoN25-22-2 | EN 10216-5 | 1.4466 | 一 | 一 | 一 | |
X1CrNiMoCuN20-18-7 | EN 10216-5 | 1.4547 | X1CrNiMoCuN20-18-7 | EN10217-7 | 1.4547 | |
14E0 | X1NiCrMoCuN25-20-7 | EN 10216-5 | 1.4529 | X1NiCrMoCuN25-20-7 | EN10217-7 | 1.4529 |
X5CrNiMo17-12-2 | EN10216-5 | 1.4401 | X5CrNiMo17-12-2 | EN 10217-7 | 1.4401 | |
X3CrNiMo17-13-3 | EN 10216-5 | 1.4436 | X3CrNiMo17-13-3 | EN10217-7 | 1.4436 | |
15E0 | X6CrNiMoTi17-12-2 | EN 10216-5 | 1.4571 | X6CrNiMoTi17-12-2 | EN10217-7 | 1.4571 |
X6CrNiMoNb17-12-2 | EN 10216-5 | 1.4580 | 一 | 一 | 一 | |
16E0 | X2CrNiMoS18-5-3 | EN 10216-5 | 1.4424 | 一 | 一 | 一 |
X2CrNiMoN22-5-3 | EN 10216-5 | 1.4462 | X2CrNiMoN22-5-3 | EN10217-7 | 1.4462 | |
X2CrNiN23-4 | EN 10216-5 | 1.4362 | X2CrNiN23-4 | EN10217-7 | 1.4362 | |
X2CrNiMoN25-7-4 | EN10216-5 | 1.4410 | X2CrNiMoN25-7-4 | EN10217-7 | 1.4410 | |
X2CrNiMoCuN25-6-3 | EN 10216-5 | 1.4507 | 一 | 一 | 一 | |
X2CrNiMoCuWN25-7-4 | EN 10216-5 | 1.4501 | X2CrNiMoCuWN25-7-4 | EN 10217-7 | 1.4501 | |

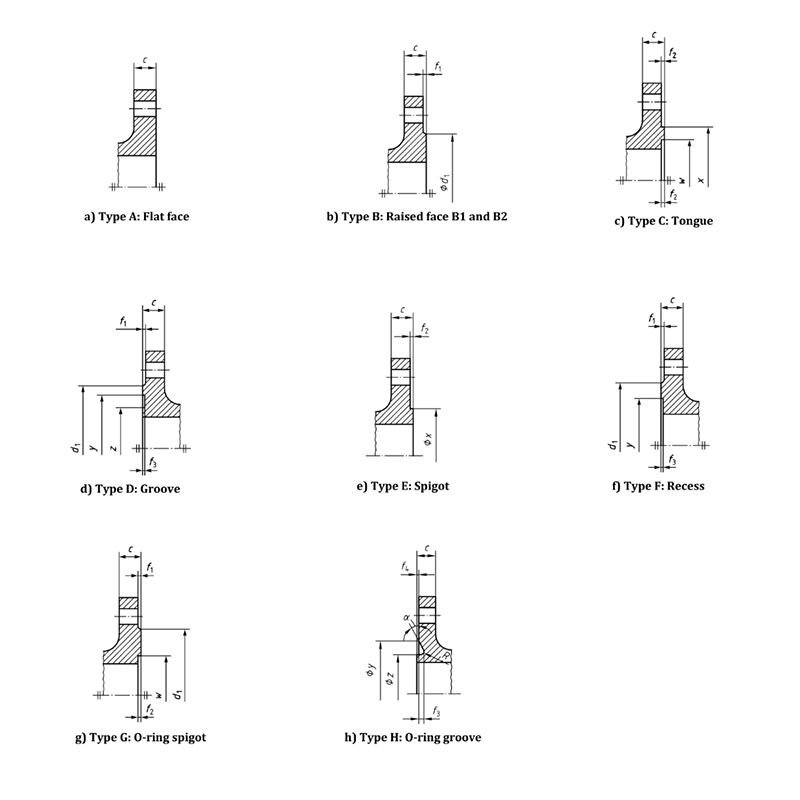

Flange facing dimensions
DN | d1 | f1 | f2 | f3 | f4 | wb | x | y | zb | α ≈ | R | |||||||||||
PN 2.5a | PN6a | PN 10 | PN16 | PN 25 | PN 40 | PN63 | PN 100 | PN160 | PN250 | PN320 | PN400 | |||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
10 | 35 | 35 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 2 | 5 | 4 | 2 | 24 | 34 | 35 | 23 | 一 | 3 |
15 | 40 | 40 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 29 | 39 | 40 | 2B | 一 | |||||
20 | 50 | 50 | 58 | 58 | 58 | 58 | 58 | 58 | 一 | 一 | 一 | 一 | 36 | 50 | 51 | 35 | 41° | |||||
25 | 60 | 60 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 43 | 57 | 58 | 42 | ||||||
32 | 70 | 70 | 78 | 78 | 78 | 78 | 78 | 78 | 一 | 一 | 一 | 一 | 51 | 65 | 66 | 50 | ||||||
40 | 80 | 80 | 88 | 8B | 88 | 88 | 8B | 88 | 88 | 8B | 88 | 8B | 3 | 61 | 75 | 76 | 60 | |||||
50 | 90 | 90 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 73 | 87 | 88 | 72 | ||||||
65 | 110 | 110 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | 95 | 109 | 110 | 94 | ||||||
80 | 128 | 128 | 13B | 138 | 13B | 138 | 138 | 13B | 138 | 138 | 138 | 138 | 106 | 120 | 121 | 105 | ||||||
100 | 148 | 14B | 15B | 158 | 162 | 162 | 162 | 162 | 162 | 162 | 162 | 162 | 5 | 5 | 3 | 129 | 149 | 150 | 128 | 32° | 3 | |
125 | 178 | 178 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | 155 | 175 | 176 | 154 | ||||||
150 | 202 | 202 | 212 | 212 | 218 | 218 | 218 | 218 | 218 | 218 | 218 | 218 | 183 | 203 | 204 | 182 | ||||||
200 | 258 | 258 | 268 | 268 | 278 | 285 | 285 | 285 | 285 | 285 | 285 | 285 | 239 | 259 | 260 | 238 | ||||||
250 | 312 | 312 | 320 | 320 | 335 | 345 | 345 | 345 | 345 | 345 | 345 | 一 | 292 | 312 | 313 | 291 | ||||||
300 | 365 | 365 | 370 | 378 | 395 | 410 | 410 | 410 | 410 | 410 | 一 | 一 | 4 | 343 | 363 | 364 | 342 | |||||
350 | 415 | 415 | 430 | 438 | 450 | 465 | 465 | 465 | 一 | 一 | 一 | 一 | 5.5 | 5 | 3 | 395 | 421 | 422 | 394 | 27° | 3.5 | |
400 | 465 | 465 | 482 | 490 | 505 | 535 | 535 | 535 | 一 | 一 | 一 | 一 | 447 | 473 | 474 | 446 | ||||||
450 | 520 | 520 | 532 | 550 | 555 | 560 | 560 | 560 | 一 | 一 | 一 | 一 | 497 | 523 | 524 | 496 | ||||||
500 | 570 | 570 | 585 | 610 | 615 | 615 | 615 | 615 | 一 | 一 | 一 | 一 | 549 | 575 | 576 | 548 | ||||||
600 | 670 | 670 | 685 | 725 | 720 | 735 | 735 | 一 | 一 | 一 | 一 | 一 | 5 | 649 | 675 | 676 | 648 | |||||
700 | 775 | 775 | 800 | 795 | 820 | 840 | 840 | 一 | 一 | 一 | 一 | 一 | 751 | 777 | 778 | 750 | ||||||
800 | 880 | 880 | 905 | 900 | 930 | 960 | 960 | 一 | 一 | 一 | 一 | 一 | 856 | 882 | 883 | 855 | ||||||
900 | 980 | 980 | 1005 | 1000 | 1030 | 1070 | 1070 | 一 | 一 | 一 | 一 | 一 | 961 | 987 | 988 | 960 | ||||||
1000 | 1080 | 1080 | 1110 | 1115 | 1140 | 1180 | 1180 | 一 | 一 | 一 | 一 | 一 | 6.5 | 6 | 4 | 1062 | 1092 | 1094 | 1060 | 28° | 4 | |
1200 | 1280 | 1295 | 1330 | 1330 | 1350 | 1380 | 1380 | 一 | 一 | 一 | 一 | 一 | 1262 | 1292 | 1294 | 1260 | ||||||
1400 | 1480 | 1510 | 1535 | 1530 | 1560 | 1600 | 一 | 一 | 一 | 一 | 一 | 一 | 1462 | 1492 | 1494 | 1460 | ||||||
1600 | 1690 | 1710 | 1760 | 1750 | 1780 | 1815 | 一 | 一 | 一 | 一 | 一 | 一 | 1662 | 1692 | 1694 | 1660 | ||||||
1800 | 1890 | 1920 | 1960 | 1950 | 1985 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 1862 | 1892 | 1894 | 1860 | ||||||
2000 | 2090 | 2125 | 2170 | 2150 | 2210 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 2062 | 2092 | 2094 | 2060 | ||||||
2200 | 2295 | 2335 | 2370 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
2400 | 2495 | 2545 | 2570 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
2600 | 2695 | 2750 | 2780 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
2800 | 2910 | 2960 | 3000 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
3000 | 3110 | 3160 | 3210 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
3200 | 3310 | 3370 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
3400 | 3510 | 3580 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
3600 | 3720 | 3790 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
3800 | 3920 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
4000 | 4120 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
a ) Flange facing types C.D,E,E,Gand Haccording to Figure 4are not used for PN 2.5 and 6. | ||||||||||||||||||||||

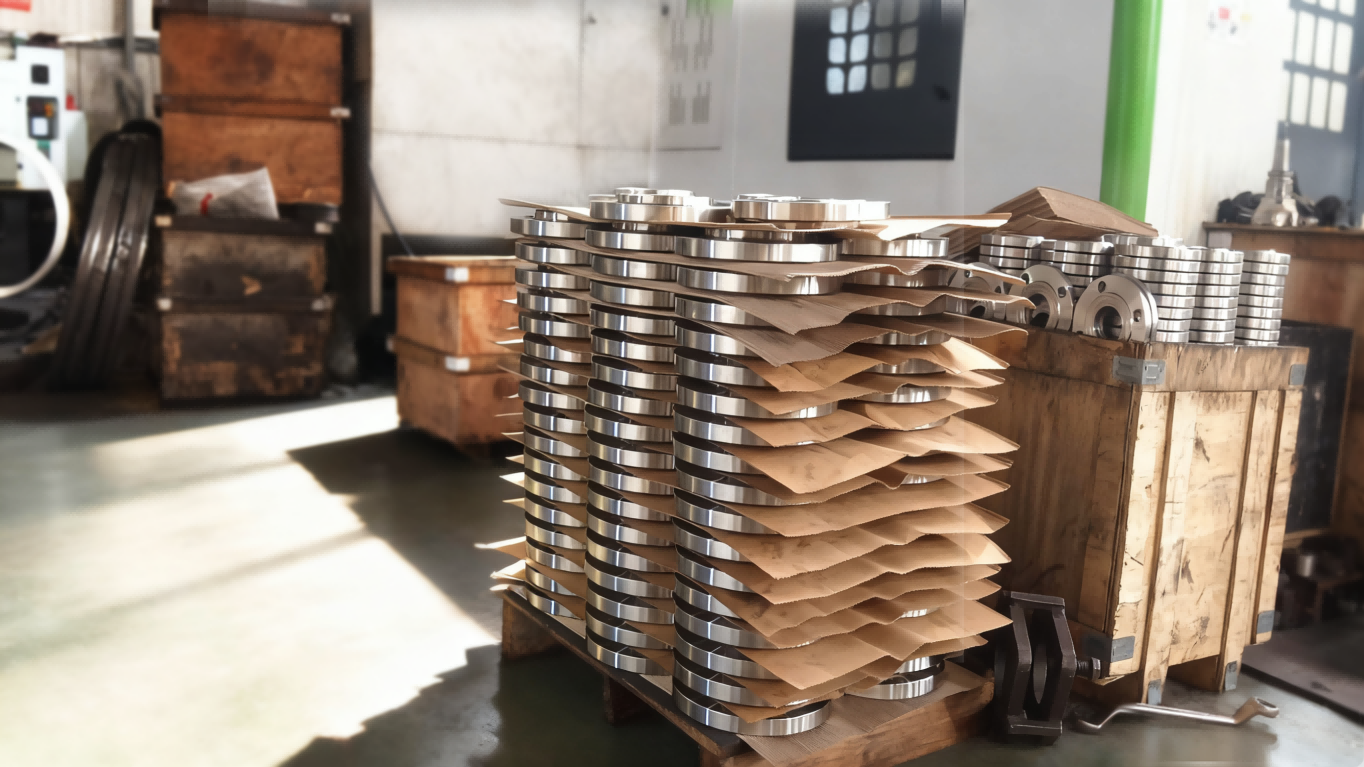

This precision threaded pipe flange provides reliable, weld-free connections for industrial piping systems. Manufactured from corrosion-resistant 1.4401 stainless steel according to DIN2560 and DIN2561 standards, this durable threaded pipe flange ensures excellent performance with PN10 pressure rating. The threaded design allows for easy installation and maintenance without welding equipment. As a trusted pipe flange supplier, we guarantee superior quality and dimensional accuracy. Ideal for chemical, food processing, and water treatment applications, this versatile threaded pipe flange offers cost-effective solutions where frequent disassembly is required. Our reliable pipe flange supplier network ensures timely delivery and technical support for all your piping component needs.
About HAINER STEEL: Your Trusted Partner in Industrial Piping Solutions
HAINER STEEL is a leading manufacturer and global supplier of high-quality industrial piping components. Since our establishment, we have been dedicated to providing a comprehensive range of products including valves, flanges, pipe fittings, fasteners, and steel pipes for a wide spectrum of industries such as oil & gas, power generation, chemical processing, and construction.
Our commitment to excellence is reflected in our stringent quality control processes. All our products are manufactured to meet international standards such as ASME, ASTM, ANSI, DIN, and API, ensuring superior performance, reliability, and safety in the most demanding environments.
We pride ourselves on not just supplying products, but on building long-term partnerships by offering:
Expert Technical Support
Customized Solutions
Competitive Pricing
Efficient Global Logistics
Explore our full product catalog or contact our team today to discuss your project requirements and request a free quote.
SUS F304 10A Slip-On Plate Flange (SOP/PL) Stainless Steel JIS B2220- 1.4301 DN25 Slip On Plate Flange (PL/SOP) Stainless Steel EN 1092-1 EN 10088 PN2.5
- 1.4301 DN25 Slip On Plate Flange (PL/SOP) Stainless Steel EN 1092-1 DIN 2573 DIN2576 PN6
F304 1/2”Raised Face (RF) Threaded Flange (Th) 150#300# HG/T20620
CONTACT US
Subscribe to our newsletter to receive the latest information
