1.4301 DN10 Raised Face (RF) Hubbed Slip-On Flange (SOH) Stainless Steel PN6 EN 1092-1

Material：:

304

304L

316

316L

Custom

DN:

100

125

200

250

300

350

400

450

500

600

700

800

900

1000

PN:

100

Quantity:

Contact Now

add to cart

EN 1092-1 Hubbed Slip-On Flange (SOH)

Standard: EN 1092-1
Material Standard: EN 10222
Manufacturing Facility Standard: ISO 9001:2015 , GB/T19001-2016
Certification: Material Test Reports (MTRS) and Certificates of Conformity (COC) are available upon request.

Dimensions & Sizes

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	75	50	11	4	35	2	12	20	25		4	18	15
15	21.3	18	80	55	11	4	40	2	12	20	30		4	22	19
20	26.9	25	90	65	11	4	50	2	14	24	40		4	27.5	26
25	33.7	32	100	75	11	4	60	2	14	24	50		4	34.5	33
32	42.4	38	120	90	14	4	70	2	14	26	60		6	43.5	39
40	48.3	45	130	100	14	4	80	3	14	26	70		6	49.5	46
50	60.3	57	140	110	14	4	90	3	14	28	80		6	61.5	59
65	76.1	79	160	130	14	4	110	3	14	32	100		6	77.5	78
80	88.9	89	190	150	18	4	128	3	16	34	110		8	90.5	91
100	114.3	108	210	170	18	4	148	3	16	40	130		8	116	110
125	139.7	133	240	200	18	8	178	3	18	44	160		8	141.5	135
150	168.3	159	265	225	18	8	202	3	18	44	185		10	170.5	161
200	219.1	219	320	280	18	8	258	3	20	44	240		10	221.5	222
250	273	273	375	335	18	12	312	3	22	44	295		12	276.5	276
300	323.9	325	440	395	22	12	365	4	22	44	355
PN6

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	90	60	14	4	40	2	16	22	30		4	18	15
15	21.3	18	95	65	14	4	45	2	16	22	35		4	22	19
20	26.9	25	105	75	14	4	58	2	18	26	45		4	27.5	26
25	33.7	32	115	85	14	4	68	2	18	28	52		4	34.5	33
32	42.4	38	140	100	18	4	78	2	18	30	60		6	43.5	39
40	48.3	45	150	110	18	4	88	3	18	32	70		6	49.5	46
50	60.3	57	165	125	18	4	102	3	18	28	84		6	61.5	59
65	76.1	79	185	145	18	8	122	3	18	32	104		6	77.5	78
80	88.9	89	200	160	18	8	138	3	20	34	118		6	90.5	91
100	114.3	108	220	180	18	8	158	3	20	40	140		8	116	110
125	139.7	133	250	210	18	8	188	3	22	44	168		8	141.5	135
150	168.3	159	285	240	22	8	212	3	22	44	195		10	170.5	161
200	219.1	219	340	295	22	8	268	3	24	44	246		10	221.5	222
250	273	273	395	350	22	12	320	3	26	46	298		12	276.5	276
300	323.9	325	445	400	22	12	370	4	26	46	350		12	327.5	328
350	355.6	377	505	460	22	16	430	4	26	53	400	412	12	359.5	380
400	406.4	426	565	515	26	16	482	4	26	57	456	465	12	411	430
450	457	480	615	565	26	20	532	4	28	63	502	515	12	462	484
500	508	530	670	620	26	20	585	4	28	67	559	570	12	513.5	534
600	610	630	780	725	30	20	685	5	28	75	658	670
PN10

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	90	60	14	4	40	2	16	22	30		4	18	15
15	21.3	18	95	65	14	4	45	2	16	22	35		4	22	19
20	26.9	25	105	75	14	4	58	2	18	26	45		4	27.5	26
25	33.7	32	115	85	14	4	68	2	18	28	52		4	34.5	33
32	42.4	38	140	100	18	4	78	2	18	30	60		6	43.5	39
40	48.3	45	150	110	18	4	88	3	18	32	70		6	49.5	46
50	60.3	57	165	125	18	4	102	3	18	28	84		6	61.5	59
65	76.1	79	185	145	18	8	122	3	18	32	104		6	77.5	78
80	88.9	89	200	160	18	8	138	3	20	34	118		6	90.5	91
100	114.3	108	220	180	18	8	158	3	20	40	140		8	116	110
125	139.7	133	250	210	18	8	188	3	22	44	168		8	141.5	135
150	168.3	159	285	240	22	8	212	3	22	44	195		10	170.5	161
200	219.1	219	340	295	22	12	268	3	24	44	246		10	221.5	222
250	273	273	405	355	26	12	320	3	26	46	298		12	276.5	276
300	323.9	325	460	410	26	12	378	4	28	46	350		12	327.5	328
350	355.6	377	520	470	26	16	438	4	30	57	400	412	12	359.5	380
400	406.4	426	580	525	30	16	490	4	32	63	456	470	12	411	430
450	457	480	640	585	30	20	550	4	34	38	502	525	12	462	485
500	508	530	715	650	33	20	610	4	36	73	559	581	12	513.5	535
600	610	630	840	770	36	20	725	5	40	83	658	678	12	616.5	635
700	711	720	910	840	36	24	795	5	40	83	750	769	12	718	726
800	813	820	1025	950	39	24	900	5	41	90	864	871	12	820	826
900	914	920	1125	1050	39	28	1000	5	48	94	968	974	12	921	927
1000	1016	1020	1255	1170	42	28	1115	5	59	100	1072	1076
PN16

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	90	60	14	4	40	2	16	22	30		4	18	15
15	21.3	18	95	65	14	4	45	2	16	22	35		4	22	19
20	26.9	25	105	75	14	4	58	2	18	26	45		4	27.5	26
25	33.7	32	115	85	14	4	68	2	18	28	52		4	34.5	33
32	42.4	38	140	100	18	4	78	2	18	30	60		6	43.5	39
40	48.3	45	150	110	18	4	88	3	18	32	70		6	49.5	46
50	60.3	57	165	125	18	4	102	3	20	34	84		6	61.5	59
65	76.1	79	185	145	18	8	122	3	22	38	104		6	77.5	78
80	88.9	89	200	160	18	8	138	3	24	40	118		8	90.5	91
100	114.3	108	235	190	22	8	162	3	24	44	145		8	116	110
125	139.7	133	270	220	26	8	188	3	26	48	170		8	141.5	135
150	168.3	159	300	250	26	8	218	3	28	52	200		10	170.5	161
200	219.1	219	360	310	26	12	278	3	30	52	256		10	221.5	222
250	273	273	435	370	30	12	335	3	32	60	310		10	276.5	276
300	323.9	325	485	430	30	16	395	4	34	67	364		10	327.5	328
350	355.6	377	555	490	33	16	450	4	38	72	418	429	12	359.5	380
400	406.4	426	620	550	36	16	505	4	40	78	472	484	12	411	430
450	457	480	670	600	36	20	555	4	46	84	520	534	12	462	485
500	508	530	730	660	36	20	615	4	48	90	580	594	12	513.5	535
600	610	630	845	770	39	20	720	5	58	100	684	699
PN25

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	90	60	14	4	40	2	16	22	30		4	18	15
15	21.3	18	95	65	14	4	45	2	16	22	35		4	22	19
20	26.9	25	105	75	14	4	58	2	18	26	45		4	27.5	26
25	33.7	32	115	85	14	4	68	2	18	28	52		4	34.5	33
32	42.4	38	140	100	18	4	78	2	18	30	60		6	43.5	39
40	48.3	45	150	110	18	4	88	3	18	32	70		6	49.5	46
50	60.3	57	165	125	18	4	102	3	20	34	84		6	61.5	59
65	76.1	79	185	145	18	8	122	3	22	38	104		6	77.5	78
80	88.9	89	200	160	18	8	138	3	24	40	118		8	90.5	91
100	114.3	108	235	190	22	8	162	3	24	44	145		8	116	110
125	139.7	133	270	220	26	8	188	3	26	48	170		8	141.5	135
150	168.3	159	300	250	26	8	218	3	28	52	200		10	170.5	161
200	219.1	219	375	320	30	12	285	3	34	52	260		10	221.5	222
250	273	273	450	385	33	12	345	3	38	60	312		12	276.5	276
300	323.9	325	515	450	33	16	410	4	42	67	380		12	327.5	328
350	355.6	377	580	510	36	16	465	4	46	72	424	430	12	359.5	380
400	406.4	426	660	585	39	16	535	4	50	78	478	492	12	411	430
450	457	480	685	610	39	20	560	4	57	84	522	539	12	462	485
500	508	530	755	670	42	20	615	4	57	90	576	594	12	513.5	535
600	610	630	890	795	48	20	735	5	72	100	686	704
PN40

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	100	70	14	4	40	2	20	28	40		4	18	15
15	21.3	18	105	75	14	4	45	2	20	28	43		4	22	19
20	26.9	25	130	90	18	4	58	2	20	30	52		4	27.5	26
25	33.7	32	140	100	18	4	68	2	24	32	60		4	34.5	33
32	42.4	38	155	110	22	4	78	2	24	32	68		6	43.5	39
40	48.3	45	170	125	22	4	88	3	26	34	80		6	49.5	46
50	60.3	57	180	135	22	4	102	3	26	36	90		6	61.5	59
65	76.1	79	205	160	22	8	122	3	26	40	112		6	77.5	78
80	88.9	89	215	170	22	8	138	3	28	44	125		8	90.5	91
100	114.3	108	250	200	26	8	162	3	30	52	152		8	116	110
125	139.7	133	295	240	30	8	188	3	34	56	185		8	141.5	135
150	168.3	159	345	280	33	8	218	3	36	60	215
PN63

DN	Pipe OD, A		Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Neck Diameter , N		Radius of Corners, r	Bore diameter,B
DN	Series Ⅰ	Series Ⅱ	Outside Diamete, D	Diameter of Bolt Circle, K	Dia of Bolt Hole, L	No. of bolt	Diameter of Raised Face, d	Height of Raised Face, f1	Flange thickness, C	Length of Flange, H	Series Ⅰ	Series Ⅱ	Radius of Corners, r	Series Ⅰ	Series Ⅱ
10	17.2	14	100	70	14	4	40	2	20	28	40		4	18	15
15	21.3	18	105	75	14	4	45	2	20	28	43		4	22	19
20	26.9	25	130	90	18	4	58	2	22	30	52		4	27.5	26
25	33.7	32	140	100	18	4	68	2	24	32	60		4	34.5	33
32	42.4	38	155	110	22	4	78	2	24	32	68		6	43.5	39
40	48.3	45	170	125	22	4	88	3	26	34	80		6	49.5	46
50	60.3	57	195	145	26	4	102	3	28	36	95		6	61.5	59
65	76.1	79	220	170	26	8	122	3	30	40	118		6	77.5	78
80	88.9	89	230	180	26	8	138	3	32	44	130		8	90.5	91
100	114.3	108	265	210	30	8	162	3	36	52	158		8	116	110
125	139.7	133	315	250	33	8	188	3	40	56	188		8	141.5	135
150	168.3	159	355	290	33	12	218	3	44	60	225
PN100

Material selection for the manufacturing of flanges

Group

Forgings

Flat products

Castings

Bars

Material name

Standard

Material
number

Material name

Standard

Material
number

Material name

Standard

Material
number

Material name

Standard

Material
number

3E0

一

P235GH

EN 10028-2

1.0345

GP240GH

EN 10213

1.0619

P235GH

EN 10273

1.0345

3E0

P250GH

EN10222-2

1.0460

一

P250GH

EN 10273

1.0460

3E0

P245GH

EN 10222-2

1.0352

P265GH

EN 10028-2

1.0425

GP280GH

EN 10213

1.0625

P265GH

EN 10273

1.0425

3E1

P280GH

EN10222-2

1.0426

P295GH

EN 10028-2

1.0481

一

P295GH

EN 10273

1.0481

4E0

16Mo3

EN10222-2

1.5415

16Mo3

EN 10028-2

1.5415

G20Mo5

EN 10213

1.5419

16Mo3

EN 10273

1.5415

5E0

13CrMo4-5

EN 10222-2

1.7335

13CrMo4-5

EN10028-2

1.7335

G17CrMo5-5

EN 10213

1.7357

13CrMo4-5

EN 10273

1.7335

6E0

11CrMo9-10

EN 10222-2

1.7383

12CrMo9-10

EN 10028-2

1.7375

G17CrMo9-10

EN 10213

1.7379

11CrMo9-10

EN 10273

1.7383

10CrMo9-10

EN 10028-2

1.7380

一

10CrMo9-10

EN 10273

1.7380

6E1

X16CrMo5-1+NT

EN 10222-2

1.7366

一

GX15CrMo5

EN10213

1.7365

一

7E0

一

P275NL1

EN 10028-3

1.0488

G17Mn5

EN 10213

1.1131

一

P275NL2

EN10028-3

1.1104

G20Mn5

EN 10213

1.6220

一

7E1

一

P355NL1

EN10028-3

1.0566

一

P355NL2

EN 10028-3

1.1106

一

7E2

15NiMn6

EN10222-3

1.6228

15NiMn6

EN 10028-4

1.6228

G9Ni10

EN 10213

1.5636

一

11MnNi5-3

EN 10028-4

1.6212

一

13MnNi6-3

EN10222-3

1.6217

13MnNi6-3

EN10028-4

1.6217

一

7E3

一

12Ni14

EN10222-3

1.5637

12Ni14

EN 10028-4

1.5637

G9Ni14

EN 10213

1.5638

一

X12Ni5

EN10222-3

1.5680

X12 Ni5

EN 10028-4

1.5680

一

X8Ni9

EN10222-3

1.5662

X8Ni9

EN 10028-4

1.5662

一

8E0

一

8E2

P285NH

EN10222-4

1.0477

P275NH

EN 10028-3

1.0487

一

P275NH

EN 10273

1.0487

P285QH

EN10222-4

1.0478

一

8E3

P355NH

EN10222-4

1.0565

P355N

EN 10028-3

1.0562

一

P355NH

EN 10273

1.0565

P355QH1

EN10222-4

1.0571

P355NH

EN 10028-3

1.0565

P355QH

EN 10273

1.8867

9E0

X20CrMoV11-1

EN10222-2

1.4922

一

GX23CrMoV12-1

EN 10213

1.4931

一

9E1

X10CrMoVNb9-1

EN10222-2

1.4903

X10CrMoVNb9-1

EN 10028-2

1.4903

一

10E0

X2CrNi18-9

EN10222-5

1.4307

X2CrNi18-9

EN 10028-7

1.4307

GX2CrNi19-11

EN 10213

1.4309

X2CrNi18-9

EN 10272

1.4307

一

X2CrNi19-11

EN 10028-7

1.4306

一

X2CrNi19-11

EN10272

1.4306

10E0

一

X1CrNi25-21

EN 10028-7

1.4335

一

10E1

X2CrNiN18-10

EN10222-5

1.4311

X2CrNiN18-10

EN 10028-7

1.4311

一

X2CrNiN18-10

EN 10272

1.4311

11E0

X5CrNi18-10

EN10222-5

1.4301

X5CrNi18-10

EN 10028-7

1.4301

GX5CrNi19-10

EN 10213

1.4308

X5CrNi18-10

EN 10272

1.4301

X6CrNi18-10

EN10222-5

1.4948

X6CrNi18-10

EN 10028-7

1.4948

一

12E0

X6CrNiTi18-10

EN10222-5

1.4541

X6CrNiTi18-10

EN 10028-7

1.4541

一

X6CrNiTi18-10

EN10272

1.4541

X6CrNiNb18-10

EN10222-5

1.4550

X6CrNiNb18-10

EN 10028-7

1.4550

GX5CrNiNb19-11

EN 10213

1.4552

X6CrNiNb18-10

EN10272

1.4550

X6CrNiTiB18-10

EN10222-5

1.4941

X6CrNiTiB18-10

EN 10028-7

1.4941

一

13E0

X2CrNiMo17-12-2

EN10222-5

1.4404

X2CrNiMo17-12-2

EN 10028-7

1.4404

GX2CrNiMo19-11-2

EN 10213

1.4409

X2CrNiMo17-12-2

EN 10272

1.4404

X2CrNiMo17-12-3

EN10222-5

1.4432

X2CrNiMo17-12-3

EN 10028-7

1.4432

一

X2CrNiMo17-12-3

EN 10272

1.4432

X2CrNiMo18-14-3

EN10222-5

1.4435

X2CrNiMo18-14-3

EN 10028-7

1.4435

一

X2CrNiMo18-14-3

EN 10272

1.4435

一

X1NiCrMoCu25-20-5

EN 10028-7

1.4539

GX2NiCrMo28-20-2

EN10213

1.4458

X1NiCrMoCu25-20-5

EN 10272

1.4539

一

X1NiCrMoCu31-27-4

EN 10028-7

1.4563

一

X1NiCrMoCu31-27-4

EN 10272

1.4563

13E1

X2CrNiMoN17-11-2

EN10222-5

1.4406

X2CrNiMoN17-11-2

EN 10028-7

1.4406

一

X2CrNiMoN17-11-2

EN 10028-7

1.4406

13E1

X2CrNiMoN17-13-3

EN 10222-5

1.4429

X2CrNiMoN17-13-3

EN 10028-7

1.4429

一

X2CrNiMoN17-13-3

EN 10028-7

1.4429

13E1

一

X2CrNiMoN17-13-5

EN 10028-7

1.4439

一

X2CrNiMoN17-13-5

EN 10028-7

1.4439

13E1

一

X1NiCrMoCuN25-20-7

EN 10028-7

1.4529

一

X1NiCrMoCuN25-20-7

EN 10028-7

1.4529

13E1

一

x1CrNiMoCuN20-18-7

EN 10028-7

1.4547

一

X1CrNiMoCuN20-18-7

EN 10272

1.4547

14E0

X5CrNiMo17-12-2

EN 10222-5

1.4401

X5CrNiMo17-12-2

EN 10028-7

1.4401

GX5CrNiMo19-11-2

EN 10213

1.4408

X5CrNiMo17-12-2

EN 10272

1.4401

14E0

X3CrNiMo17-13-3

EN 10222-5

1.4436

X3CrNiMo17-13-3

EN 10028-7

1.4436

一

X3CrNiMo17-13-3

EN 10272

1.4436

15E0

X6CrNiMoTi17-12-2

EN10222-5

1.4571

X6CrNiMoTi17-12-2

EN 10028-7

1.4571

一

X6CrNiMoTi17-12-2

EN 10272

1.4571

一

X6CrNiMoNb17-12-2

EN 10028-7

1.4580

GX5CrNiMoNb19-11-2

EN 10213

1.4581

X6CrNiMoNb17-12-2

EN 10272

1.4580

16E0

一

GX2CrNiMoCuN25-6-3-3

EN 10213

1.4517

一

X2CrNiN23-4

EN 10028-7

1.4362

一

X2CrNiN23-4

EN 10272

1.4362

X2CrNiMoN22-5-3

EN 10222-5

1.4462

X2CrNiMoN22-5-3

EN 10028-7

1.4462

GX2CrNiMoN22-5-3

EN 10213

1.4470

X2CrNiMoN22-5-3

EN 10272

1.4462

X2CrNiMoN25-7-4

EN 10222-5

1.4410

X2CrNiMoN25-7-4

EN 10028-7

1.4410

一

X2CrNiMoN25-7-4

EN 10272

1.4410

一

GX2CrNiMoN26-7-4

EN 10213

1.4469

一

Group	Seamless tubes			Welded tubes
Group	Material name	Standard	Material number	Material name	Standard	Material number
3E0	P235GH	EN 10216-2	1.0345	P235GH	EN10217-2	1.0345
3E0	P265GH	EN10216-2	1.0425	P265GH	EN10217-2	1.0425
3E1	16Mo3	EN10216-2	1.5415	16Mo3	EN10217-2	1.5415
4E0	13CrMo4-5	EN10216-2	1.7335	一	一	一
5E0	10CrMo9-10	EN 10216-2	1.7380	一	一	一
6E0	11CrMo9-10	EN 10216-2	1.7383	一	一	一
6E0	X11CrMo5+NT1	EN 10216-2	1.7362+NT1	一	一	一
6E1	P275NL1	EN10216-3	1.0488	P275NL1	EN 10217-3	1.0488
7E0	P275NL2	EN10216-3	1.1104	P275NL2	EN10217-3	1.1104
7E0	P355NL1	EN10216-3	1.0566	P355NL1	EN10217-3	1.0566
7E1	P355NL2	EN 10216-3	1.1106	P355NL2	EN 10217-3	1.1106
7E1	12Ni14	EN10216-4	1.5637	一	一	一
7E2	X10Ni9	EN 10216-4	1.5682	一	一	一
7E2	13MnNi6-3	EN 10216-4	1.6217	一	一	一
7E3	P275NL1	EN 10216-3	1.0488	P275NL1	EN 10217-3	1.0488
8E0	P275NL2	EN 10216-3	1.1104	P275NL2	EN10217-3	1.1104
8E0	一	一	一	一	一	一
8E2	P355NH	EN 10216-3	1.0565	P355NH	EN10217-3	1.0565
8E3	X20CrMoV11-1	EN 10216-2	1.4922	一	一	一
9E0	X10CrMoVNb9-1	EN 10216-2	1.4903	一	一	一
9E1	X2CrNi18-9	EN 10216-5	1.4307	X2CrNi18-9	EN10217-7	1.4307
10E0	X2CrNi19-11	EN 10216-5	1.4306	X2CrNi19-11	EN 10217-7	1.4306
	X1CrNi25-21	EN 10216-5	1.4335	一	一	一
	X2CrNiN18-10	EN 10216-5	1.4311	X2CrNiN18-10	EN 10217-7	1.4311
10E1	X5CrNi18-10	EN 10216-5	1.4301	X5CrNi18-10	EN 10217-7	1.4301
11E0	X6CrNi18-10	EN 10216-5	1.4948	一	一	一
11E0	X6CrNiTi18-10	EN10216-5	1.4541	X6CrNiTi18-10	EN 10217-7	1.4541
12E0	X6CrNiNb18-10	EN 10216-5	1.4550	X6CrNiNb18-10	EN 10217-7	1.4550
	X7CrNiTi18-10	EN 10216-5	1.4940	一	一	一
	X7CrNiTiB18-10	EN10216-5	1.4941	一	一	一
	X7CrNiNb18-10	EN10216-5	1.4912	一	一	一
	X8CrNiNb16-13	EN 10216-5	1.4961	一	一	一
13E0	X2CrNiMo17-12-2	EN10216-5	1.4404	X2CrNiMo17-12-2	EN 10217-7	1.4404
	一	一	一	X2CrNiMo17-12-3	EN10217-7	1.4432
	X2CrNiMo18-14-3	EN 10216-5	1.4435	X2CrNiMo18-14-3	EN 10217-7	1.4435
	X1NiCrMoCu25-20-5	EN10216-5	1.4539	X1NiCrMoCu25-20-5	EN 10217-7	1.4539
	X1NiCrMoCu31-27-4	EN10216-5	1.4563	X1NiCrMoCu31-27-4	EN10217-7	1.4563
	一	一	一	X2CrNiMoN18-15-4	EN10217-7	1.4438
	X6CrNiMo17-13-2	EN10216-5	1.4918	一	一	一
13E1	X2CrNiMoN17-13-3	EN10216-5	1.4429	X2CrNiMoN17-13-3	EN10217-7	1.4429
	X2CrNiMoN17-13-5	EN10216-5	1.4439	X2CrNiMoN17-13-5	EN 10217-7	1.4439
	X1CrNiMoN25-22-2	EN 10216-5	1.4466	一	一	一
	X1CrNiMoCuN20-18-7	EN 10216-5	1.4547	X1CrNiMoCuN20-18-7	EN10217-7	1.4547
14E0	X1NiCrMoCuN25-20-7	EN 10216-5	1.4529	X1NiCrMoCuN25-20-7	EN10217-7	1.4529
	X5CrNiMo17-12-2	EN10216-5	1.4401	X5CrNiMo17-12-2	EN 10217-7	1.4401
	X3CrNiMo17-13-3	EN 10216-5	1.4436	X3CrNiMo17-13-3	EN10217-7	1.4436
15E0	X6CrNiMoTi17-12-2	EN 10216-5	1.4571	X6CrNiMoTi17-12-2	EN10217-7	1.4571
15E0	X6CrNiMoNb17-12-2	EN 10216-5	1.4580	一	一	一
16E0	X2CrNiMoS18-5-3	EN 10216-5	1.4424	一	一	一
	X2CrNiMoN22-5-3	EN 10216-5	1.4462	X2CrNiMoN22-5-3	EN10217-7	1.4462
	X2CrNiN23-4	EN 10216-5	1.4362	X2CrNiN23-4	EN10217-7	1.4362
	X2CrNiMoN25-7-4	EN10216-5	1.4410	X2CrNiMoN25-7-4	EN10217-7	1.4410
	X2CrNiMoCuN25-6-3	EN 10216-5	1.4507	一	一	一
	X2CrNiMoCuWN25-7-4	EN 10216-5	1.4501	X2CrNiMoCuWN25-7-4	EN 10217-7	1.4501

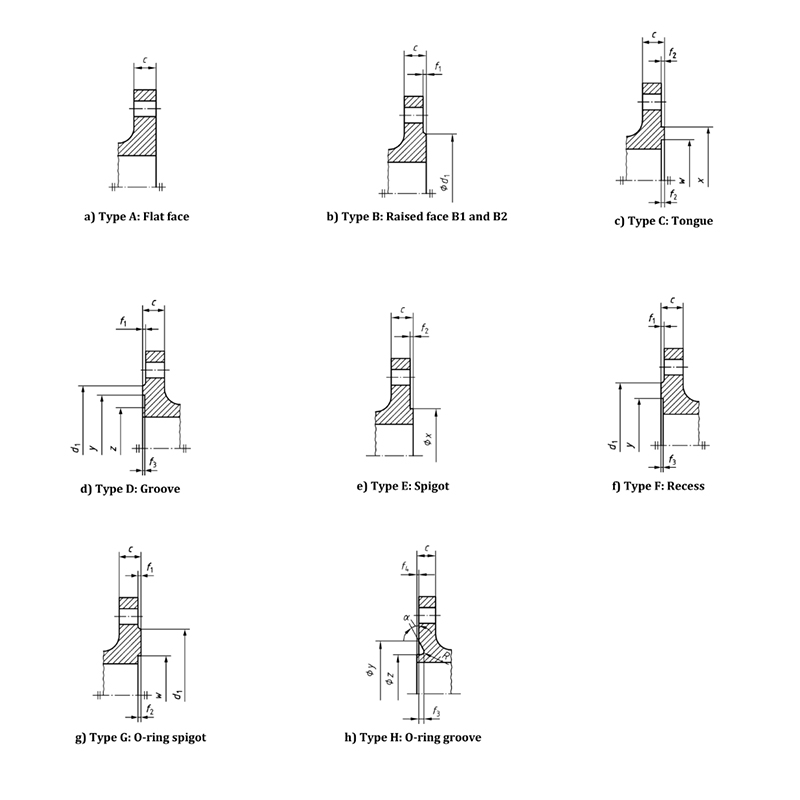

Flange facing dimensions

so rf flange

DN	d1												f1	f2	f3	f4	wb	x	y	zb	α ≈	R
	PN 2.5a	PN6a	PN 10	PN16	PN 25	PN 40	PN63	PN 100	PN160	PN250	PN320	PN400
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm
10	35	35	40	40	40	40	40	40	40	40	40	40	2	5	4	2	24	34	35	23	一	3
15	40	40	45	45	45	45	45	45	45	45	45	45					29	39	40	2B	一
20	50	50	58	58	58	58	58	58	一	一	一	一					36	50	51	35	41°
25	60	60	68	68	68	68	68	68	68	68	68	68					43	57	58	42
32	70	70	78	78	78	78	78	78	一	一	一	一					51	65	66	50
40	80	80	88	8B	88	88	8B	88	88	8B	88	8B	3				61	75	76	60
50	90	90	102	102	102	102	102	102	102	102	102	102					73	87	88	72
65	110	110	122	122	122	122	122	122	122	122	122	122					95	109	110	94
80	128	128	13B	138	13B	138	138	13B	138	138	138	138					106	120	121	105
100	148	14B	15B	158	162	162	162	162	162	162	162	162		5	5	3	129	149	150	128	32°	3
125	178	178	188	188	188	188	188	188	188	188	188	188					155	175	176	154
150	202	202	212	212	218	218	218	218	218	218	218	218					183	203	204	182
200	258	258	268	268	278	285	285	285	285	285	285	285					239	259	260	238
250	312	312	320	320	335	345	345	345	345	345	345	一					292	312	313	291
300	365	365	370	378	395	410	410	410	410	410	一	一	4				343	363	364	342
350	415	415	430	438	450	465	465	465	一	一	一	一		5.5	5	3	395	421	422	394	27°	3.5
400	465	465	482	490	505	535	535	535	一	一	一	一					447	473	474	446
450	520	520	532	550	555	560	560	560	一	一	一	一					497	523	524	496
500	570	570	585	610	615	615	615	615	一	一	一	一					549	575	576	548
600	670	670	685	725	720	735	735	一	一	一	一	一	5				649	675	676	648
700	775	775	800	795	820	840	840	一	一	一	一	一					751	777	778	750
800	880	880	905	900	930	960	960	一	一	一	一	一					856	882	883	855
900	980	980	1005	1000	1030	1070	1070	一	一	一	一	一					961	987	988	960
1000	1080	1080	1110	1115	1140	1180	1180	一	一	一	一	一		6.5	6	4	1062	1092	1094	1060	28°	4
1200	1280	1295	1330	1330	1350	1380	1380	一	一	一	一	一					1262	1292	1294	1260
1400	1480	1510	1535	1530	1560	1600	一	一	一	一	一	一					1462	1492	1494	1460
1600	1690	1710	1760	1750	1780	1815	一	一	一	一	一	一					1662	1692	1694	1660
1800	1890	1920	1960	1950	1985	一	一	一	一	一	一	一					1862	1892	1894	1860
2000	2090	2125	2170	2150	2210	一	一	一	一	一	一	一					2062	2092	2094	2060
2200	2295	2335	2370	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
2400	2495	2545	2570	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
2600	2695	2750	2780	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
2800	2910	2960	3000	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
3000	3110	3160	3210	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
3200	3310	3370	一	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
3400	3510	3580	一	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
3600	3720	3790	一	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
3800	3920	一	一	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
4000	4120	一	一	一	一	一	一	一	一	一	一	一		一	一	一	一	一	一	一	一	一
a ) Flange facing types C.D,E,E,Gand Haccording to Figure 4are not used for PN 2.5 and 6. b ) Flange facing types Gand H according to Figure 4 are only used for PN10 to PN40.

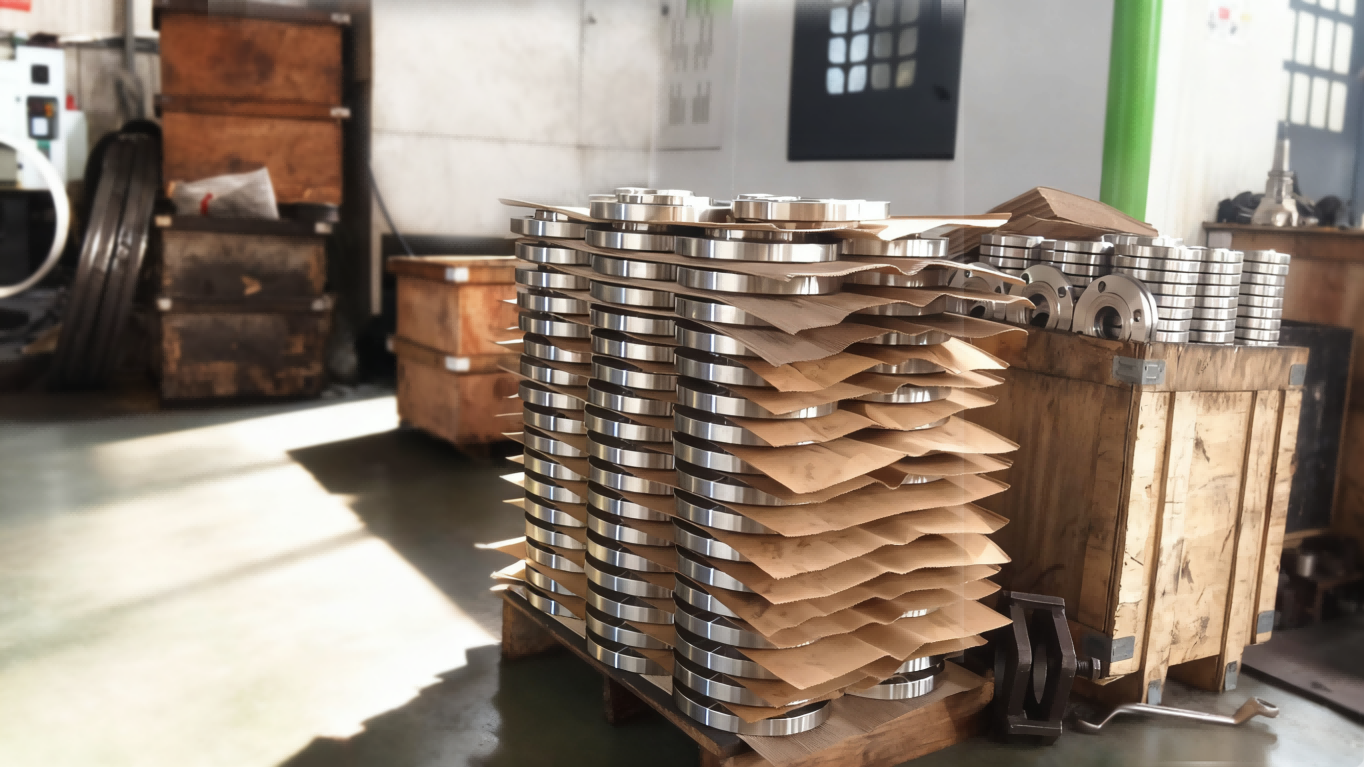

This precision hubbed slip on flange provides reliable performance for small-bore piping systems. Manufactured from corrosion-resistant 1.4301 stainless steel according to EN 1092-1 standards, this durable flange slip on class 150 equivalent component ensures long-term service life. The raised face design of this hubbed slip on flange guarantees optimal gasket compression and leak-proof sealing. Rated for PN6 pressure applications, this compact flange slip on class 150 type product facilitates easy installation and alignment. Ideal for instrumentation, chemical processing, and food industry applications, this practical hubbed slip on flange offers cost-effective solutions where space limitations and reliable flanged connections are essential requirements in modern piping installations.

About HAINER STEEL: Your Trusted Partner in Industrial Piping Solutions

HAINER STEEL is a leading manufacturer and global supplier of high-quality industrial piping components. Since our establishment, we have been dedicated to providing a comprehensive range of products including valves, flanges, pipe fittings, fasteners, and steel pipes for a wide spectrum of industries such as oil & gas, power generation, chemical processing, and construction.

Our commitment to excellence is reflected in our stringent quality control processes. All our products are manufactured to meet international standards such as ASME, ASTM, ANSI, DIN, and API, ensuring superior performance, reliability, and safety in the most demanding environments.

We pride ourselves on not just supplying products, but on building long-term partnerships by offering:

Expert Technical Support

Customized Solutions

Competitive Pricing

Efficient Global Logistics

Explore our full product catalog or contact our team today to discuss your project requirements and request a free quote.

so rf flange

Recommend Products

Subscribe to our newsletter to receive the latest information
